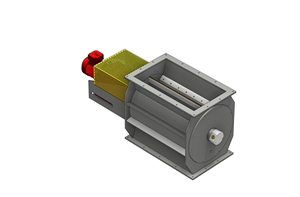

Zellenradschleuse

Typ SL 500-LCS-*-*-*-ST/ST/ST-8/ST/PU
Antrieb = SEW
Zellenradvolumen = 125,8 ltr
Drehzahl = 20,0 1/min
Leistung = 150,9 m³/h (100%)
Ex-Schutz = ATEX II1/3D

Technische Beschreibung

Austrag-Zellenradschleuse in stabiler Schweißkonstruktion; Schleusendeckel in Normalstahl mit eingebauten Kugellagern, Wellendichtringen und Anschlußmöglichkeit für Kammerluftspülung; Stirnseitig geschlossenes Zellenrad in Normalstahl mit Klemmleisten und Wellenende einschließlich Nut nach Norm; Einschließlich nachstellbaren Normalstahl-Dichtleisten und flexiblen PU-Dichtlippen. Einschließlich Stirnrad-Getriebemotor, Motorkonsole mit Schutzvorrichtung und Kupplung mit Zwischenring;

Technische Daten
Leistung (100%) : 150,96 m³/h
Zellenradvolumen : 125,8 dm³
Zellenraddurchmesser : 500 mm
Anzahl der Kammern : 8 Stück
Ein- und Auslaufmaß : 420 x 750 mm
Höhe : 700 mm
Wellendurchmesser : ø 45 mm
Wellenlänge : 80 mm
Werkstoff / Gehäuse : St 52
Werkstoff / Deckel : GG
Werkstoff / Rotor : St 52
Oberflächenschutz : 1x grundiert /1x lackiert
Farbton : n. Angabe

Fabrikat : SEW
Getriebetyp : R 87/II2D
Motortyp : EDRE100M4/3GD/KCC/TF/AL
Drehzahl : 20,0 1/min
Bauform / IM : M1
Lage-KLK,DEG : 270 (T)
Kabeleinführung : NORMAL
Wellendurchmesser : ø 50 mm
Wellenlänge : 100 mm
Motor-Spannung : 230/400 V
Motor-Frequenz : 50 Hz
Motor-Leistung : 2,20 kW
Schutzart / Motor : IP 55
Wärmeklasse : 155 (F)
Intnational efficiency class : IE2
Farbton : RAL 7031
