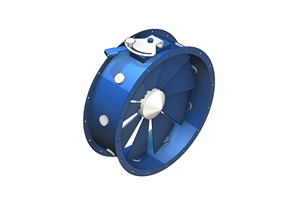

Drallregler

Typ H-RD 90 LA-RN-M

Technische Beschreibung

Ein Drallregler mit Mittenantrieb des Typs H-RD LA wird zur besonders energiesparenden Volumenstromregelung am Radialventilator verwendet. Der Drallregler wird direkt am Ansaugstutzen des Radial- ventilators in Strömungsrichtung eingesetzt. Die Regelung erfolgt durch das synchrone Drehen der Leitschaufeln von 0° – 90°, um eine Gegenrotation des eingehenden Luftstromes zu erzeugen. Durch die gegenläufige Drallbewegung wird der Strömungs- verlust am Laufrad reduziert und die Leistungsaufnahme verbessert. Der H-RD LA Drallregler kann die Leistungsaufnahme insgesamt um bis zu 40 % verbessern. Die patentierte Nabenkonstruktion mit dem Drehmechanismus zeichnet sich als geschlossene, kompakte, robuste Einheit aus, die aus wenigen Elementen besteht und extrem geringe Reibungsverluste aufweist. Der Drallregler ist wartungsfrei und kann auch als eine Drosselklappe angewendet werden.

Technische Daten
Bezeichnung : Drallregler
Typ : H-RD 90 LA-RN-M
Ausführung : M (manuell betätigt)
Anzahl der Leitschaufeln : 12 Stück
Durchmesser (ID) : ø 900 mm
Durchmesser (AD) : ø 990 mm
Lockkreis (LK) : ø 950 mm
Lochanzahl : 24 x ø 11 mm
Höhe : 245 mm
Betriebstemperatur max. : 60 °C
Werkstoff : Stahlblech
Oberfläche : Pulverbeschichtung
Farbton : RAL 5010
